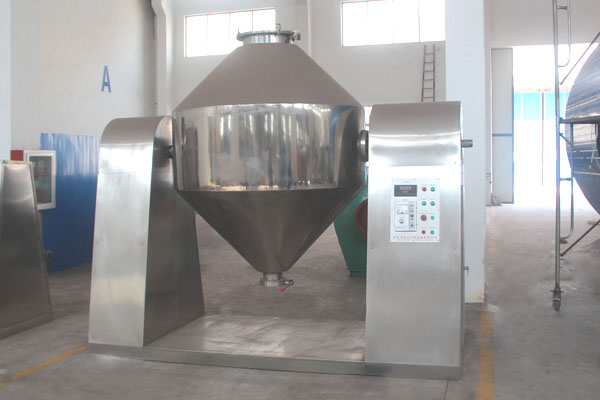

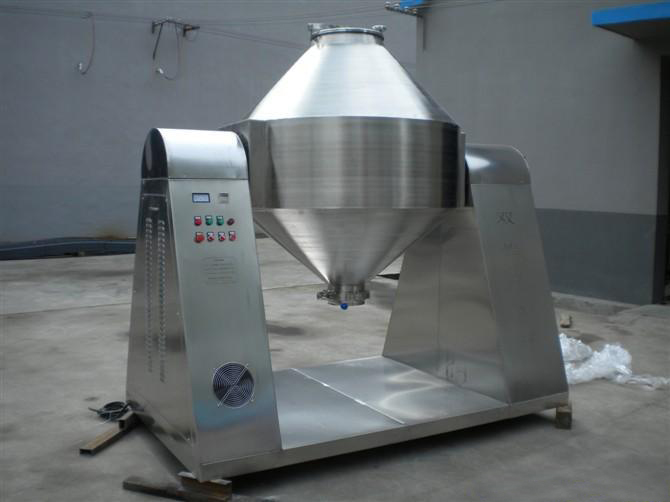

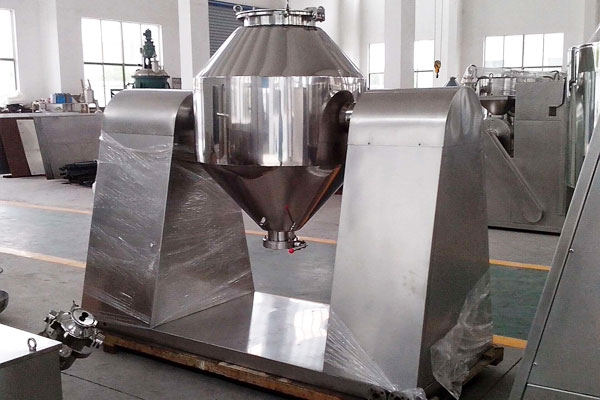

SZG系列双锥回转真空干燥机
简介：设备特点: SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器，真空泵与干燥设备配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等···
详细介绍
设备特点:
SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器，真空泵与干燥设备配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。

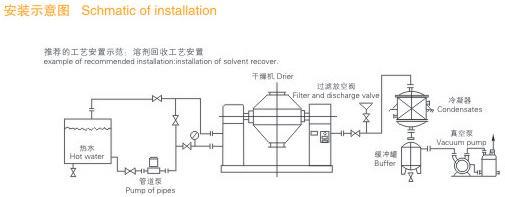

设备流程工艺：
工作原理:
SZG系列双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。
应用范围:
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用由下列要求的干燥：
1、不能接受高温的热敏性物料
2、需回收溶剂和有毒气体的物料
3、容易氧化，有危险的物料
4、对结晶状有要求的物料
5、要求残留挥发物含量极低的物料
技术参数表：
| 规格 名称 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐内容积 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 装料容积 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加热面积 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 转速 (rpm) | 4 - 6 | |||||||||
| 电机功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面积长×宽(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐内设计压 (MPa) | -0.1-0.15 | |||||||||
| 夹套设计压力 (MPa) | ≤0.3 | |||||||||
| 工作温度 (oC) | 罐内≤85 夹套≤140 | |||||||||
| 用冷凝器时，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型号，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器时，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型号，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
